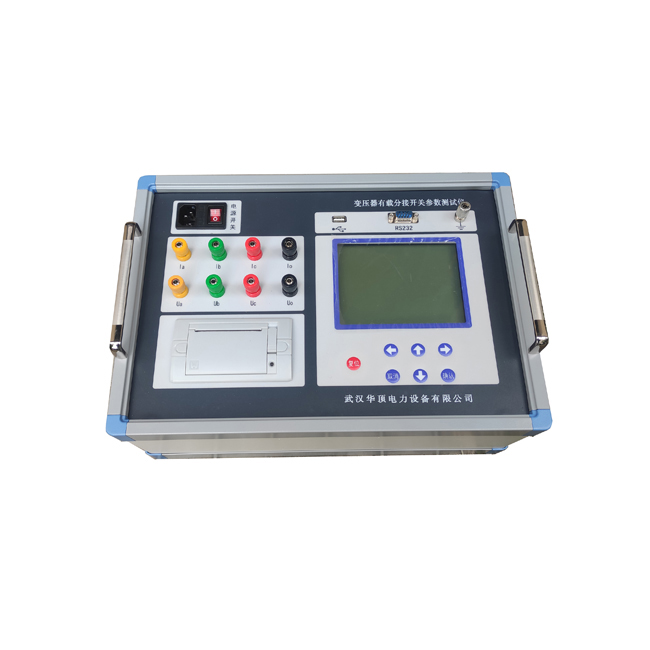

变压器有载开关上传图1108

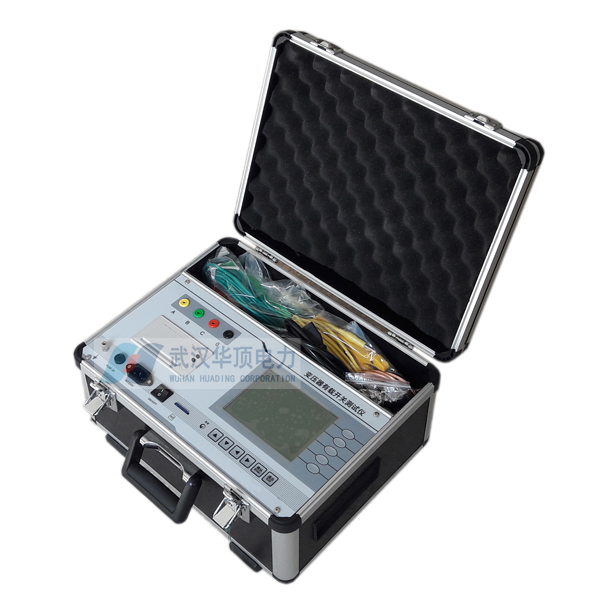

变压器有载开关上传22

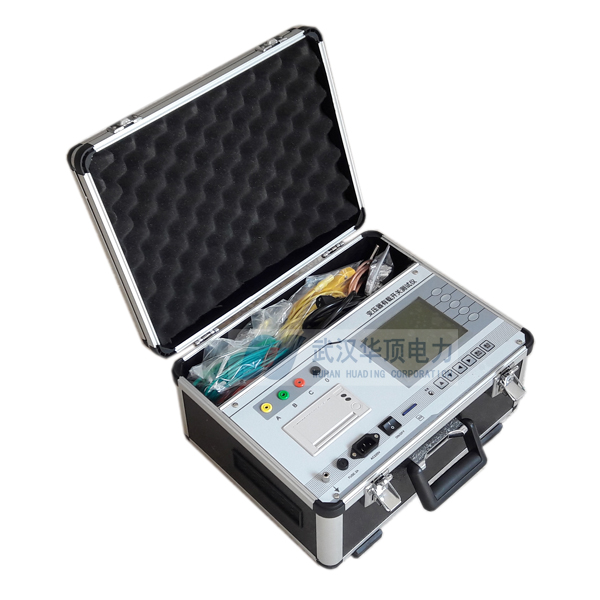

变压器有载开关333上传图

产品分类:/ Application Areas

一.功能特点:
      武汉华顶电力设备有限公司所生产的HD-2008变压器有载开关测试仪,是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用计算机控制,通过特殊设计的测量电路,可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、等参数的测量。用户可根据需要和现场条件,直接由分接开关引线进行测量,也可由变压器三相套管及中性点直接接线测量。
该仪器具有对所测数据进行分析、存贮、打印等功能。解决了目前电力变压器有载分接开关测量方法落后,没有专用测试手段的问题。可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障,对提高电力系统运行的可靠性具有重要意义.
HD-2008变压器有载开关测试仪有以下几种优点:
    1.光线示波器功能
        仪器分三通道可同时记录A、B、C三相,仪器可自动捕捉和显示过渡过程中过渡电阻及时间跳变的过程。不受天气影响,功能远比光线示波器优越。
    2.较强的综合能力
         在一台仪器内可实现对有载分接开关各种参数的测量。如开关选择、切换全过程中有无开断点、过渡波形、过渡时间、过渡电阻、三相同期性等。配合各功能按键,可分析波形中的各时间段的时间及阻值。
    3.打印输出。仪器配有一台面板式前换纸型高速打印机。
    4.具有良好的抗干扰性能。
          全铝合金机箱和仪器内配有电源噪音滤波器及抗干扰电路,可在电源质量较差, 且有强电磁场干扰的现场进行可靠测量。
    5.数据保持,数据通讯。
         使用者所测量的数据及波形,可保存在仪器内。所存贮的波形多达128组,不会因断电而丢失,现场存贮的试验结果可通过专用数据线经串口传送到计算机里保存。(本公司送专用软件)

二.技术参数:









电压输出

>20V

工作电源

AC220V±10%50Hz

电流输出

≥1A/

功率

180W

电阻测量范围

0.3~50Ω

电阻测量精度

0.1Ω~1Ω±0.1Ω1Ω~50Ω±5%

(不含

时间测量范围

1ms~256ms

时间测量精度

1ms~100ms±0.1ms

100ms~250ms±1%

三相同期性

0.1ms

采样频率

10~20KHz

工作温度

0~40

工作湿度

80%RH

外形尺寸

420mm´350mm´ 220mm

重量

12kg(含附件)


更多产品咨询请武汉华顶电力设备有限公司 http://www.whhddl.cn

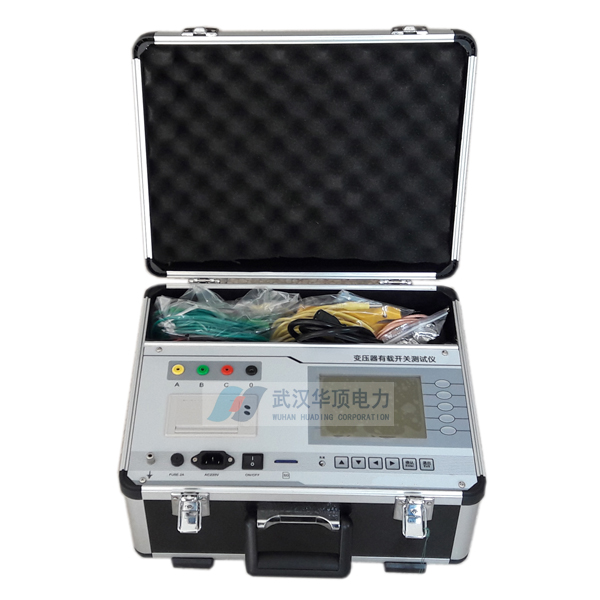

HD-2008变压器有载分接开关测试仪
