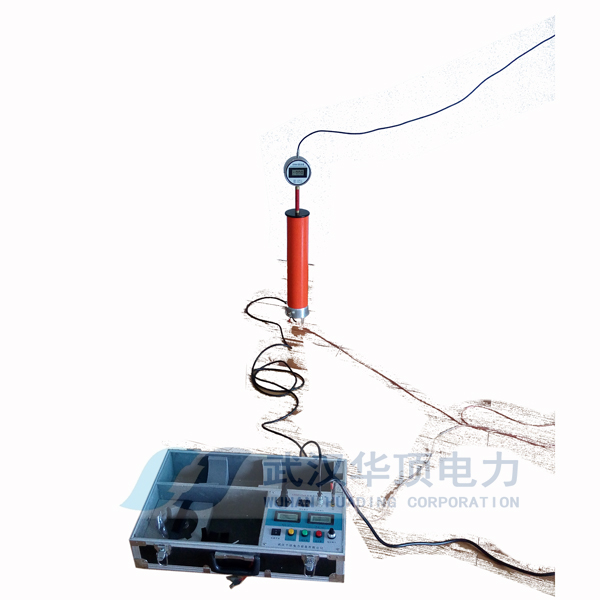

直流高压发生器

产品分类:/ Application Areas

一.产品简介
        HDZG直流高压发生器根据中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求,新研究、设计、制造的,是新时代的科技产品——便携式直流高压发生器,是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验,是新世纪理想的换代产品。
        HDZG直流高压发生器采用智能倍压电路,率先应用新的PWM智能脉宽调制技术,闭环调整,采用了电压大反馈,使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术,并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式,并能承受额定电压放电而不损坏。
二、产品特点

 1、HDZG直流高压发生器两种结构,一种是一体式一种是分体式,一体式直流高压发生器采用单节倍压,通常为200kV内用,高于200kV采用分节式结构,即既可用于高电压等级,又能用于较低电压等级,并保持其精度不变。以100/200kV/2mA分两节为例,单节时可做100kV/4mA使用,可用于35kV及以下系统电气设备直流高压试验,此时可保证测量的准确性避免大马拉小车;两节使用时可做200kV/2mA 使用.可用于220kV分节、110kV及以下氧化锌避雷器直流试验及交联电缆的直流耐压试验。真正做到一机两用,大大方便了现场用户的使用。
        2、HDZG直流高压发生器智能型采用计算机控制技术,控制PWM脉宽调制、测量、保护及显示,显示器上显示输出直流高压电压、电流、过压整定、计时及保护信息,并带有接口与计算机进行通讯。
        3、HDZG智能型直流高压发生器智能接地不良保护及报警功能(接地不良不能升压),测压回路断线保护(电压测量回路断线仪器不能升压),急停按钮,大大提高了操作人员在作业过程中安全性。
        4、采用30—50kHz智能倍压电路,率先应用新PUM脉宽调制技术和大功率IGBT器件,并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施使直流高压发生器实现了高品质,能承受额定电压放电而不损坏机器
        5、HDZG常规型直流高压发生器都采用电压大反馈,使电压稳定度大大提高,为氧化锌避雷器试验专门设计了0.75UDC—1mA的触发按纽,还将频率提高到30-50KHz,使控制箱和倍压筒体体积和重量有了较大的减小,更便于现场使用。
        6、倍压筒体用德国技术研制;中频变压器经有关专家特殊设计,体积小、容量大。倍压筒体底座内藏△—Y撑脚,即使用时展成Y形,支撑稳定方便,装箱时缩成△形,藏在底座内。
        7、HDZG智能型直流高压发生器具有多种保护功能,如:具有过压、过流、零位、接地、不接地保护,保护信息在控制部分有中文提示及声音报警,具有计时功能。屏幕显示:输出电压、输出电流、倍压级数、过压保护值、工作状态、计时信息、保护提示等
。故障取样采用专用的传感器,动作时间为纳秒级,光隔离元件也为纳秒级,动作时间一般在10微秒可完全关断直流主回路。推动信号快速关断保护在输出端采用专用传感器取样,反应时间为纳秒级,通过纳秒级的光隔离元件和纳秒级的模拟开关,全过程在2微秒内将功放电路的推动信号切断,保证在输出短路的情况下,不损坏功率器件。
三.技术参数:



2.1HDZG直流高压发生器一体机

规格

技术参数

40/3

60/2

60/3

60/5

80/2

100/2

120/2

120/5

额定电压(kV)

40

60

60

60

80

100

120

120

额定电流(mA)

3

2

3

5

2

2

2

5

额定功率(W)

120

120

180

300

160

200

240

600

机箱重量(kg)

7

2

2

4.5

2

3

3

4.5

倍压重量(kg)

一体

2.5

3

3.8

2.5

4

4

4.5

倍压高度(mm)

一体

400

400

500

400

500

500

500

电压测量精度

数显表±(1.0%读数±2个字)

电流测量精度

数显表±(1.0%读数±2个字)

波纹系数

≤1%

电压稳定度

随机波动,电源电压变化±10%时≤1%

过载能力

空载电压可超出额定电压10%使用十分钟

充电电流为1.5倍额定电流

电源

单相交流50Hz  220V±10%

工作方式

间断使用

一次连续时间为30分钟

工作环境

温度:-10~40℃

相对湿度:室温为25℃时不大于85%(无凝露)

海拔高度:1500米以下

带 电 容

负荷能力

被试品电容量无限制

可用1.5倍的额定电流充电

结构特点

环氧玻璃钢电气绝缘倍压筒

空气绝缘、无泄漏之虑

操作箱特点

高精度0.75UDC1mA单触按钮(精度≤1.0%)适合氧化锌避雷器试验

过压保护采用拨置,一目了然

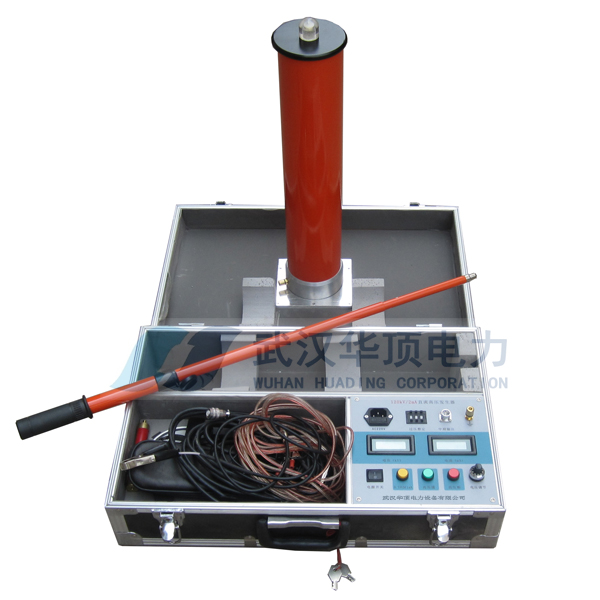

机箱倍压放置一个铝合金箱,整机一手可提

分体机型

        规格

技术参数

200/2

200/5

250/3

300/2

300/5

400/3

400/5

其它等级

额定电压(kV)

200

200

250

300

300

400

400

500~1000kV等合同定  做

额定电流(mA)

2

5

3

2

5

3

5

额定功率(W)

400

1000

750

600

1500

1200

2000

机箱重量(kg)

4.5

4.5

4.5

5.5

5.5

5.5

5.8

倍压重量(kg)

7.9

8.3

9

11

11.5

38

45

倍压高度(mm)

965

965

1030

1250

1250

1900

1900

电压测量精度

数显表±(1.0%读数±2个字)

电流测量精度

数显表±(1.0%读数±2个字)

波纹系数

≤1%

电压稳定度

随机波动,电源电压变化±10%时≤1%

过载能力

空载电压可超出额定电压10%使用十分钟

充电电流为1.5倍额定电流

电源

单相交流50Hz  220V±10%

工作方式

间断使用

一次连续时间为30分钟

工作环境

温度:-10~40℃

相对湿度:室温为25℃时不大于85%(无凝露)

海拔高度:1500米以下

带 电 容

负荷能力

被试品电容量无限制

可用1.5倍的额定电流充电

结构特点

环氧玻璃钢电气绝缘倍压筒

空气绝缘、无泄漏之虑

操作箱特点

高精度0.75UDC1mA单触按钮(精度≤1.0%)适合氧化锌避雷器试验

过压保护采用拨置,一目了然

控制箱小,方便现场

注:因产品不断更新,以实际产品为准,本公司保留解释权。
