一.产品简介:

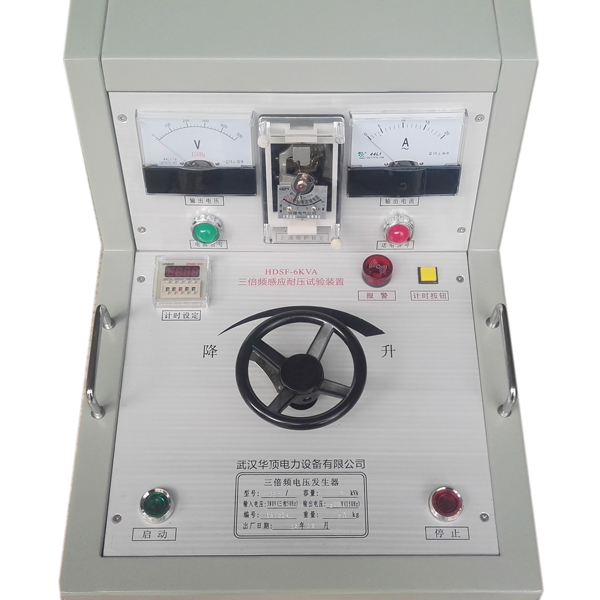

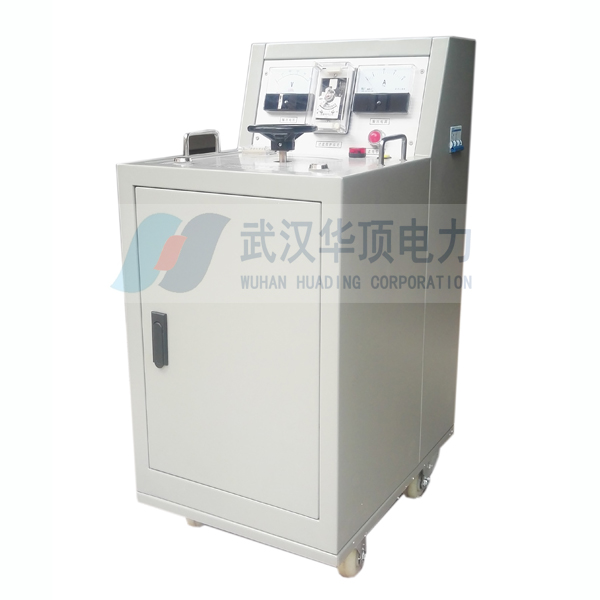

     HDSF电磁式三倍频感应耐压试验装置是武汉华顶电力设备有限公司根据中国标准《GB311.1 - 97》设计的,是为了满足电力系统高压互感器或变压器的倍频感应耐压试验要求而设计的电磁式三倍频感应耐压,可对互感器或变压器绕组的匝间、层间、段间及相间绝缘做感应耐压试验,本产品用涂广泛,用于各电压等级的互感器,变压器,发电机等电力设备。
     HDSF电磁式三倍频感应耐压试验装置采用三芯五柱结构,将铁芯工作磁通密度选择在饱和磁密以上,使开口接成三角形的次级绕组中的基波电势(正序向量)的向量和为0,而开口两端应出同相的150Hz三次谐波(零序)。
二.技术指示:
      1. 输入电压380V 50Hz 正弦波
      2. 输出电压500V(可根据参数定制300V,400V) 150Hz 波形失真≤5%
      3. 输出电量3KVA 5KVA 10KVA 20KVA(可根据客户需求进行定制)
      4. 空载运行时间≤5分钟
      5. 负载运行时间≤5分钟
三.使用环境:
      1.  海拔高度:≤1000m
      2.  环境湿度:-10 -- +40℃
      3.  相对湿度:≤95%
      4.  周围无水蒸汽,腐蚀性气体及易爆炸性介质。
