一、产品概述

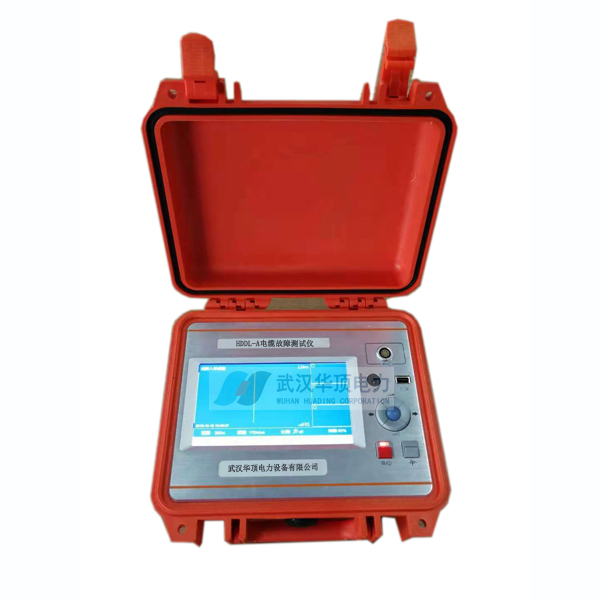

      HDDL-A电力电缆故障测距仪,用于电力电缆故障点的距离测量,具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。
      在低压脉冲方式下可以独立使用;在脉冲电流方式下需要和高压信号发生器配合使用;在多次脉冲方式下还须和电缆测试多次脉冲耦合器配合;在测距完成后须使用数字式多功能电缆故障定点仪进行精确定点。它们共同组成一套高性能的,能提供多种创新特性的电缆故障查找系统。

二、功能特点
1.多种测距方法:
      低压脉冲法:适用于低阻、短路、断线故障的精确测距,还可用于电缆全长及中间接头、T型接头、终端头的测量,以及波速度的校正。
      脉冲电流法:适用于高阻、闪络型故障的测距,使用电流耦合器从测试地线上采集信号,与高压部分完全隔离,安全可靠。
      多次脉冲法:世界上先进的测距方法,是二次脉冲法的改进。波形明确易于识别,测距精度高。
2.200MHz实时采样:
      国内同类仪器最高采样频率,与国际高水平接轨。
      提供最高0.4m的测距分辨率,测量盲区小,对近端故障和短电缆特别有效。
3.触摸操作和机械按键两种操作方式
      触摸按键,操作更加灵活,具有手势操作功能。
      可以对光标进行拖拽,双击操作,定位更加简单、方便。
      兼容机械按键操作,五向按键,操作更加人性化。
4.LED大屏幕彩色液晶显示,界面友好:
      波形清晰,尤其在多次脉冲测试中,多个波形以不同颜色同时显示,更易于识别。
      7寸大屏幕液晶,160°可视角度,亮度达到750cd/m2,达到阳光可视要求。
      功能菜单简单实用,功能强大。
5.画中画暂存显示功能
      界面显示采用画中画方式,由一个主窗口和三个暂存窗口组成,可同时查看三个暂存波形,使波形比较功能更加简单、直观、方便。
6.波形存储、计算机联机通讯:
      可在机内存储大量波形。
      使用U盘进行波形数据的导出。
      可以和计算机(台式机或笔记本机)连接,进行联机通讯。
      提供计算机后台管理软件,对U盘转储的数据或联机数据进行数据管理。
7.电源管理:
      仪器在2分钟内没有任何操作时,将减弱背光;10分种没有操作,将自动关机,以减少电量消耗;当电池欠压时,仪器也将自动关机,以保护电池。
      内置锂离子电池,配有专用锂电池充电器,提供可靠的充电方式。
      工作时间长:使用充满电的锂离子电池,仪器能连续工作7小时以上(电池老化后使用使用时间会缩短)。
8.坚固机壳,质轻便携。

三、技术指标
    1.工作模式:低压脉冲、脉冲电流、多次脉冲。
    2.信号增益调节范围:70dB。
    3.低压脉冲发射电压:32V。
    4.最高分辨率:0.4m。
    5.最大采样频率:200MHz实时采样。
    6.最大测距范围:100km。
    7.测距盲区:2m。
    8.通讯接口:USB,蓝牙(选配)。
    9.电源:锂离子电池组,标称电压7.4V。
    10.按键:采用丹麦进口按键,可靠性不小于1千万次。
    11.电池供电时间:使用充满电的聚合物锂离子电池,可以连续使用7小时以上(随着电池的老化,连续使用时间会相应缩短)。
    12.充电器:输入AC220V,50Hz,充电电流1A,充电时间6小时。
    13.体积:274×218×81mm
    14.质量:3.5kg
    15.使用条件:
      1) 温度:-10℃~+40℃;
      2) 湿度:5%~90%RH(25℃);
      3) 海拔:h<4500m。

更多产品详情请咨询武汉华顶电力设备有限公司http://www.whhddl.cn
